一. 概述

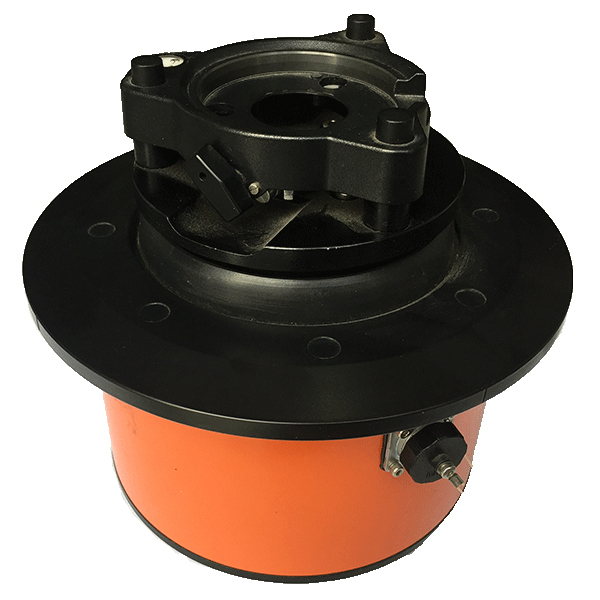

ALP-01_三脚架（以下简称）可为全站仪、、经纬仪等各类测量仪器提供物理水平基准。
通过安平基座底盘中心的UNC5/8〞-11螺孔，可将安平基座牢固地固定在三脚架或其他安装体上；也可通过底盘上的其它螺丝孔固定。全站仪等测量仪器放置在安平基座上方的标准基座上，通过旋钮可将测量仪器锁定。
二. 技术指标
| 序号 | 名称 | 参数 |
|---|---|---|
| 1 | 两轴的最大水平调节范围 | ±11° |
| 2 | 两轴水平调整后的水平精确度 | ＜±30〞（角秒） |
| 3 | 两轴的跟踪速率 | 6′～8′/秒 |
| 4 | 负载能力 | 10Kg |
| 5 | 供电电源 | 12VDC |
| 6 | 功率 | ＜8W |
| 7 | 重量 | 6.5Kg |
| 8 | 外形尺寸 | Φ240mm×205mm，详见外形图 |
三. 产品选型
基础配置只有自动模式，即通电后安平基座自动安平。另有多种可选配置：
1. 自动模式
基础配置（必选），安平基座接通电源后即可自动安平，无需任何外界操作。
2. 交互模式
安平基座带有通讯接口，有手动和自动两种工作模式，当安平基座处于手动模式时，收到安平指令后方进行安平动作，并输出是否安平信号；当安平基座处于自动模式时，实时进行安平动作，并输出是否安平信号。手动和自动模式可以通过指令进行配置切换。
3. 自锁模式
安平基座内置锁紧机构，安平后可自动锁紧，使整个安平基座接近刚体，主要用于消除外界风的影响。
4. 地基倾角输出
内置高精度双轴，可输出地基的倾角。安平基座底部有2个8mm销孔，可作为倾角传感器的定位基准。
5. 内置电池
内置12V锂电池，电池可更换，单组电池可连续工作7小时以上，省去外接电源的麻烦。
四. 设备校准
安平基座圆盘侧面有刻线，表示内部转动的两个轴线位置；安平基座圆盘上面有坐标，也表示内部转动的两个轴线位置。开启安平基座侧面的保护盖，通过调节电位器旋钮可调整两轴线的水平零位。设备校准后具有长期稳定性。
五. 外形图
六. 接线定义
| 线/针号 | 名称 | 说明 |
|---|---|---|
| 1 | GND | 电源地 |
| 2 | 12VDC | 输入电源正极 |
| 3 | RX | RS232信号输入 |
| 4 | TX | RS232信号输出 |
| 5 | GND | 串口地 |
| 6 | 空 | |
| 7 | 空 |
AG-01基座使用说明书
一. 概述
AG-01自动调平基座可为、激光测量仪等各类测量仪器提供物理水平基准。
通过AG-01自动调平基座底盘中心的5/8〞的螺孔，可将自动调平基座牢固地固定在三脚架或其他安装体上；也可通过基座连接器过渡锁定固定。全站仪等测量仪器放置在AG-01自动调平基座上方的标准基座上，通过旋钮可将测量仪器锁定。
二. 技术指标
1. 两轴的最大水平调节范围： ±11°；
2. 两轴水平调整后的水平精确度： ＜±30〞（角秒）；
3. 两轴的跟踪速率： 6′～8′/秒；
4. 负载能力： 15Kg；
5. 供电电源： 12VDC（＜5W）；
6. 重量： 6.5Kg；
7. 外形尺寸： Φ240mm×205mm，详见外形图。
三. 外形图
四. 接线定义
线/针号 | 名称 | 说明 |
1 | GND | 电源地 |
2 | 12VDC | 输入电源正极 |
3 | RXD | RS232信号输入 |
4 | TXD | RS232信号输出 |
5 | GND | 串口地 |
6 | 空 | |
7 | 空 |
五. 设备校准
在AG-01自动调平基座圆盖侧面用刻线表示了内部转动的两个轴线；开启自动调平基座侧面的保护盖，通过调节电位器旋钮可调整两轴线的水平零位。设备校准后具有长期稳定性。
六. 维护
AG-01自动调平基座无需特别的维护，使用和运输过程中避免强烈的冲击。
七. 装箱清单
AG-01自动调平基座——壹台；
12V电源适配器——壹个。
