AG-01自动安平基座可为全站仪、激光测量仪等各类测量仪器提供物理水平基准。通过自动调平基座底盘中心的 5/8〞的螺孔，可将自动调平基座牢固地固定在三脚架或其他安装体上；也可通过基座连接器过渡锁定固定。全站仪等 测量仪器放置在自动调平基座上方的标准基座上，通过旋钮可将测量仪器锁定。
AG-01自动调平基座使用说明书
一. 概述
AG-01自动安平基座可为全站仪、激光测量仪等各类测量仪器提供物理水平基准。
通过APL自动调平基座底盘中心的5/8〞的螺孔，可将自动调平基座牢固地固定在三脚架或其他安装体上；也可通过基座连接器过渡锁定固定。全站仪等测量仪器放置在自动调平基座上方的标准基座上，通过旋钮可将测量仪器锁定。
二. 技术指标
1. 两轴的最大水平调节范围： ±11°；
2. 两轴水平调整后的水平精确度： ＜±30〞（角秒）；
3. 两轴的跟踪速率： 6′～8′/秒；
4. 负载能力： 15Kg；
5. 供电电源： 12VDC（＜5W）；
6. 重量： 6.5Kg；
7. 外形尺寸： Φ240mm×205mm，详见外形图。
三. 外形图
四. 接线定义
五. 设备校准
在自动调平基座圆盖侧面用刻线表示了内部转动的两个轴线；开启自动调平基座侧面的保护盖，通过调节电位器旋钮可调整两轴线的水平零位。设备校准后具有长期稳定性。
六. 维护
自动调平基座无需特别的维护，使用和运输过程中避免强烈的冲击。
七. 装箱清单
自动调平基座——壹台；
12V电源适配器——壹个。
AG-01自动调平基座使用说明书
一. 概述
AG-01自动调平基座可为全站仪、激光测量仪等各类测量仪器提供物理水平基准。
通过AG-01自动调平基座底盘中心的5/8〞的螺孔，可将自动调平基座牢固地固定在三脚架或其他安装体上；也可通过基座连接器过渡锁定固定。全站仪等测量仪器放置在AG-01自动调平基座上方的标准基座上，通过旋钮可将测量仪器锁定。
二. 技术指标
1. 两轴的最大水平调节范围： ±11°；
2. 两轴水平调整后的水平精确度： ＜±30〞（角秒）；
3. 两轴的跟踪速率： 6′～8′/秒；
4. 负载能力： 15Kg；
5. 供电电源： 12VDC（＜5W）；
6. 重量： 6.5Kg；
7. 外形尺寸： Φ240mm×205mm，详见外形图。

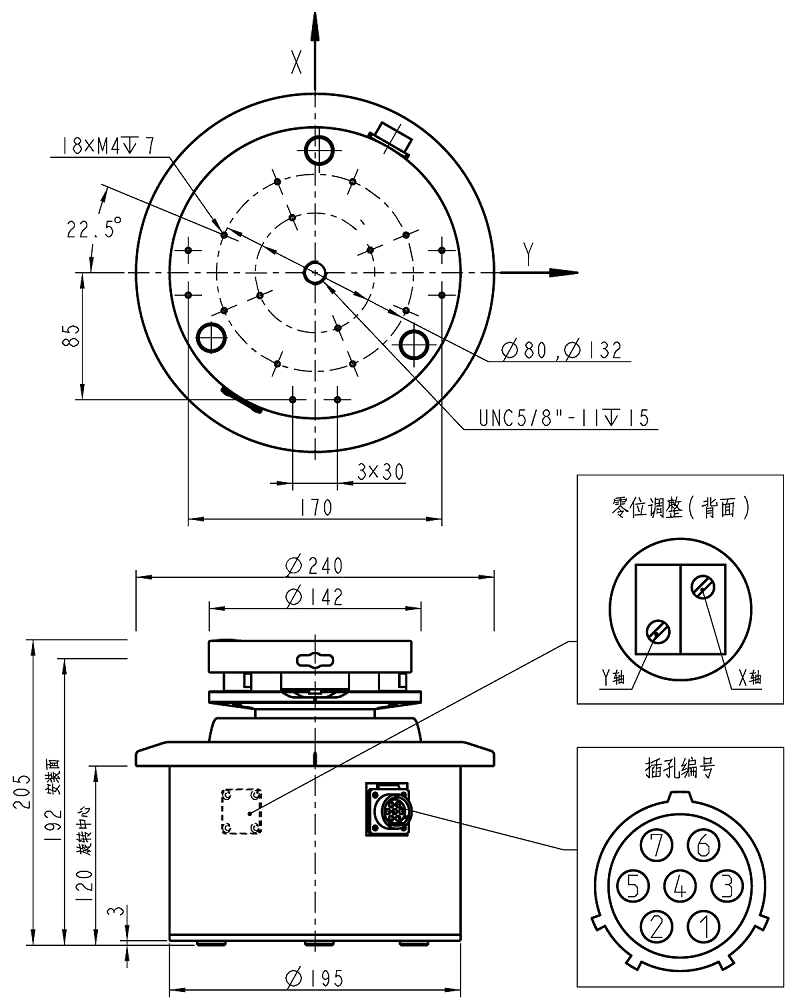

三. 外形图

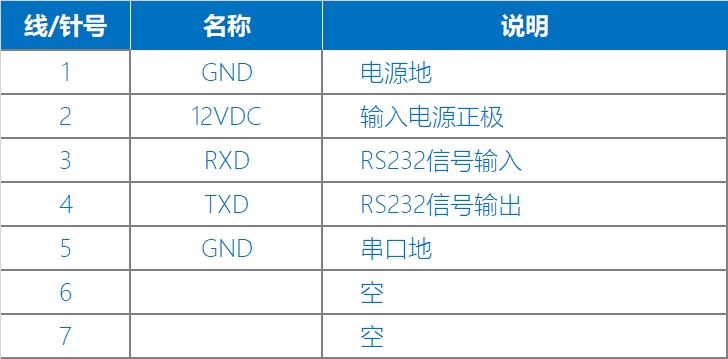

四. 接线定义
线/针号 | 名称 | 说明 |
1 | GND | 电源地 |
2 | 12VDC | 输入电源正极 |
3 | RXD | RS232信号输入 |
4 | TXD | RS232信号输出 |
5 | GND | 串口地 |
6 | 空 | |
7 | 空 |
五. 设备校准
在AG-01自动调平基座圆盖侧面用刻线表示了内部转动的两个轴线；开启自动调平基座侧面的保护盖，通过调节电位器旋钮可调整两轴线的水平零位。设备校准后具有长期稳定性。
六. 维护
AG-01自动调平基座无需特别的维护，使用和运输过程中避免强烈的冲击。
七. 装箱清单
AG-01自动调平基座——壹台；
12V电源适配器——壹个。
